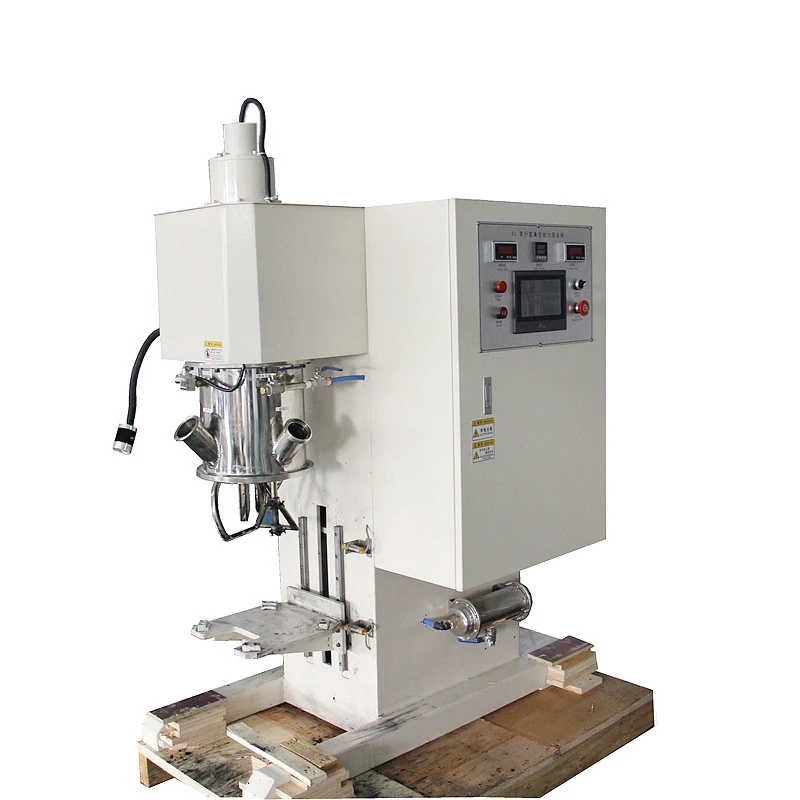

Planetvakuumblandningsmaskin

Namn

Planetary Vacuum Mixing Machine MR-XJB -7-2 L

Nedre fatdelar

Design Total Volume

3.8L

Effektiv volym

1.2L-2L

Container inre diameter

180 mm

Behållare inuti djupet

150 mm

Behållarmaterial

Kontaktdelen med material är 304 rostfritt stål

Härdningsjacka

Enskiktsjacka, för kylning eller uppvärmning

Härdningsjacka

G3/8 ", med snabb open typförening, jacktryck

motstånd mindre än eller lika med 0,4MPa

Tempering Jacket Circulation System

Förberedd av kunden

Föreslå temperaturen på jackan inlopp mindre än eller lika med 8 grader, och

Kylvattenflöde> 1,5 L/min

Materieladdning

Ingen urladdningsport längst ner på fatet

Miljönstemperatur

-10 - 120 examen

Flytta läge

Inga

Blandningsdelar

Arbetsfrekvens

5-50 Hz

Blandning

0,75 kW

Blandningshastighet

{0} rpm

Planetlådan hastighet

{0} rpm

Blandningsbladdiameter

94 mm

Blandning av bladtyp

Variabel tvärsnitt spiraltyp, 90 graders spiral

Blandningsbladmaterial

304 rostfritt stål

Blanda bladlinjeshastighet

0.03-0.37 m/s

Blandningsbladnummer

2 st

Avstånd mellan blandningsblad

6 ± 1 mm

Avstånd mellan balde och fat

vägg

{0} mm

Avstånd mellan blad och fat

botten

{0} mm

Spridande delar

Arbetsfrekvens

5-50 Hz

Spridning

1,1 kW

Spridningshastighet

{0} rpm

Spridande plattdiameterm

60 mm

Spridningsplatttyp

Sågtandad

Spridande plattmaterial

304 rostfritt stål

Spridningshastighet

1.3-13 m/s

Spridningsnummer

1 st

Spridande axelnummer

1 st

Väggskrapningsdelar

Skrapande konsol: 304 rostfritt stål

Skrapa brädmaterial: PTFE

Väggskrapningshastighet: I överensstämmelse med planetens hastighet

Avtagbar: avtagbar design (avlägsnande av skrapväggen under högviskositetsprocessen)

Bas och lyftdelar

Delmaterial: Hög styv struktur Kolstål

Lyftmetod: Hydraulisk lyftning

Lyftguide: guidestång

Lyftslag: mindre än eller lika med 225 mm

Övre fatdelar

Övre fatmaterial: 304 rostfritt stål

Pulver och flytande matningsport: DN40 och Hopper 1st

Spegelport: DN40 Tempererad glasspegel 1 st

Spotlight: DN40 Tempererad glasspegel 1 st

Dammsugningsport: G1/2 "Koppling 1st

Avgasport: Delad med vakuumporten

Digital vakuummätare: M14 × 1,5

Kontrollsystem

Elektriskt skåp: Används för att hysa lågspänningselektriska komponenter som inverterare

Operationspanel: Används för att placera knappar, knoppar osv..

Strömförsörjning: AC 3 × 380V ± 5 ﹪, 50Hz

Kontrollmetod: elektrisk kontroll

Kraftkontroll och hastighetsregleringsläge: inverterare start och kontroll

Kylmetod: luftkylning

Driftsläge: Panelens drift, knapp och knopp

Digital temperaturdisplay: Materialtemperatur

Nödstoppknapp: 1 datorer

Larmsystem: Över temperaturlarm, överstängning av temperaturlarm, larmavstängning

Hastighetsdisplay: Panelen visar hastigheten

Strömindikator: 1 st

Säkerhetssystem

Emergency Stop: Tryck på nödstoppsbrytaren, utrustningen stoppas omedelbart och ingen drift kan utföras

Starta låghastighetsblandning: Blandning när du lyfter fatet

Dispersion med hög hastighet: Börja blanda efter att fatet är upp till läget

Säkerhetslås under drift: När maskinen körs kan blandningstanken inte sänkas och öppnas .

Förhindra bakflödet av vakuumrörledning: Den speciella designen av vakuumbuffertbehållare kan effektivt förhindra fenomenet vakuumpumpolja bakflöde till blandningstanken

Operationsfelstopp: inverteraren har sin egen överbelastning, överström, överspänning, läckage, brist på lika skydd

Blandningsfatet stiger och faller: blandningsfatet kan bara stiga efter att den är på plats

Vakuumet i blandningstanken kan inte sänkas utan att uttömma vakuumet (återgår inte till normalt tryck)

Blandningstanken kan endast startas efter att höghastighetsdispersionen är på plats .

Efter att blandningstanken stiger till positionen är den utrustad med ett låsskyddssystem för att förhindra att blandningstanken faller onormalt under drift .

Torrt blandningssteg, medan fatet stiger, måste blandningsbladet blandas samtidigt .

Annan beskrivning

Temperaturmätningssond: PT100

Temperaturmätningsmetod: Temperatursonden är installerad på fatets vägg för att upptäcka materialets temperatur

Lager för transmissionskomponenter: Höghastighetskomponenter är importerade lager, och låghastighetskomponenter är inhemska lager

Oljetätning: Inhemskt varumärke, O-ring för statisk tätning, mekanisk tätning för dynamisk tätning

Smörjfett: Inhemskt varumärke

Mekanisk tätningssmörjmedel: Importerat varumärke

Ventiler: inhemska varumärken

Vakuumdesignkrav: Valfritt, eller kund förbereder en vakuumpump, pumpkapacitet 2L/s

Vakuumunderhåll: -0.098 MPA, håll trycket i 24 timmar> -0.085 MPA, inget läckage i fatet

Total power: >3 kW

Total vikt: cirka 550 kg

Dimensioner: L1000mm × W700mm × H1835mm

Utseende färg: beige

Golvbelastning: 900 kg/㎡
